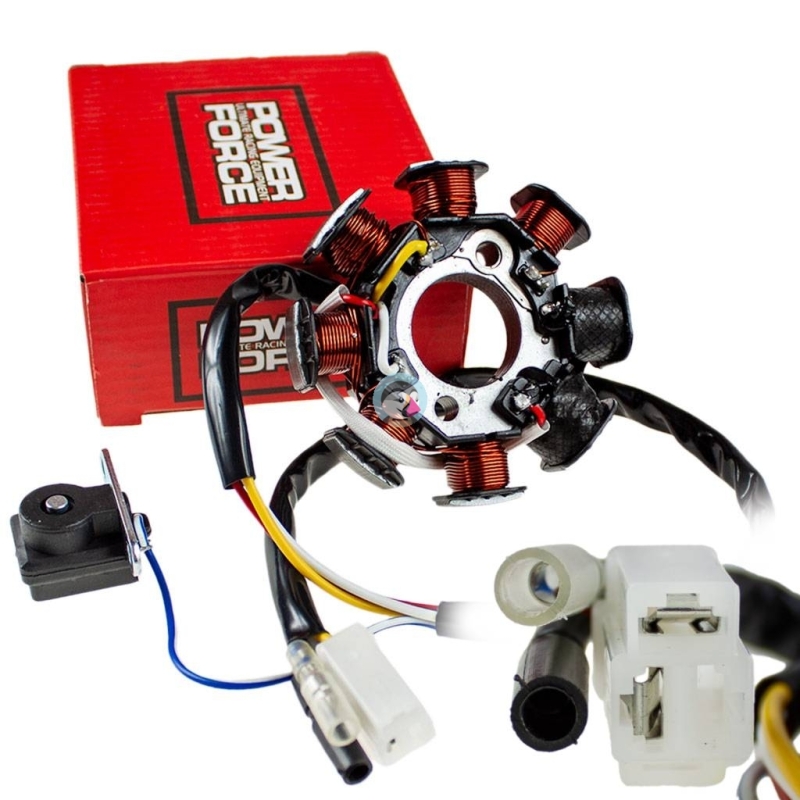

Stator Skuter 4T 139QMB 8 cewek - 2 prostopadle PF

Stator do układu zapłonowego na prądzie zmiennym, kompletny z czujnikiem położenia wału, do skuterów produkcji azjatyskiej z silnikami, czterosuwowymi 4T 139QMB, do pojemności 50, 60, 70, 72, 80, 90cm3

Element charakterystyczny! - dwie cewki główne, różniące się od pozostałych, ustawione prostopadle do otworów montażowych statora.

CHARAKTERYSTYKA PROUDKTU

• 8 cewek
• 2 cewki główne - zapłonowe do ukłądu zapłonowego na prądzie zmiennym
• 6 cewek świetlnych / ładowania
• stator dwufazowy - dwa przewody żółty i biały idą do regulatora i do oświetlenia
• 4 przewody - 1 kostka z dwoma rpzewodami i 2 piny osobno
• montaż na dwie śruby
• masa nie ma przewodu - jest rdzeniem statora - jeśli macie Pańśtwo u siebie zielony przewód w kostce, tzn, że poprowadzono masę osobnymm przewodem od statora

WYMIARY ( podane również na jednym ze zdjęć )

• średnica zewnętrzna cewek: 87,7mm
• rozstaw otworów mocujących stator do karteru: 41mm
• wysokość całkowita statora: 25,8mm
• średnica wewnętrzna otworu na wał: 29mm
• długość przewodów: 45cm

 PODŁĄCZENIE

• 1 przewód żółty - do regulatora napiecia / lub do oświetlenia
• 1 przewód biały - do regulatora napiecia / lub do oświetlenia
• 1 przewód niebiesko biały - od czujnika położenia wału
• 1 przewód czarno czerwony - do modułu zapłonowego
• masa jest na obudowie - ( w niektórym skuterach jest ona wyprowadzona zieolnym przewodem, należy wtedy wyprowadzić taki przewód osobnym przewodem - niedostępny w zestawie )

CECHY

• solidnie wykonane uzwojenie alternatora
• produkt renomowanej firmy Power Force
• zestaw z czujnikiem położenia wału, mocowanym na dwie śruby
• stator mocowany na dwie śruby do obudowy silnika ( śruby nie są w zestawie )
• na przewodach przelotka gumowa do zainstalowania w pokrywie

ZASTOSOWANIE

Skutery azjatyckie, chińskie, tajwańskie, wietnamskie i inne z silnikami 139QMB czterosuwowymi 4T.

Przed zakupem prosimy o sprawdzenie, czy występują cewki główne, oraz ile ich jest, a także ilosć przewodów wychodzących.
